INS900系列光纖GNSS/INS組合慣導系統

成熟可靠，電磁兼容性能優異，適合惡劣環境下的長期穩定性導航控制領域，能夠抵抗500G以上高沖擊，通過獨特算法設計和多參數修正補償，實現連續無GPS信號下，72小時航向誤差不大于0.06度，位置精度0.8nm/h。

了解產品

INS900系列光纖GNSS/INS組合慣導系統，擁有178 mm×184 mm ×229.5 mm超小體積，重量7.0kg，功率20W，精度指標達到高精度標準, 偏置穩定性為（1σ）0.01~0.05 °/h，寬測量范圍為±600 deg /s，具有輕量化、低功率、高可靠性、長壽命等突出性能，在中程戰略導彈制導，雷達天線穩定，姿態/方位基準系統，多波束姿態傳感的方面具有獨特優勢，同時在鐵路軌檢車，無人機、無人船導航與控制，空間穩定平臺，礦用掘進機、挖煤機智能導航及控制等領域也有廣泛應用。

芯片

核心器件自主研發，降低成本25%
顯卡

獨特慣性系統算法，性能提升20%
材質

具備批量生產工藝，質量高效提升
外觀

掌握全產業鏈核心，研發創新升級
插口

貫穿器件儀表系統，跨行應用成熟
HDD

掌握全產業鏈核心，研發創新升級

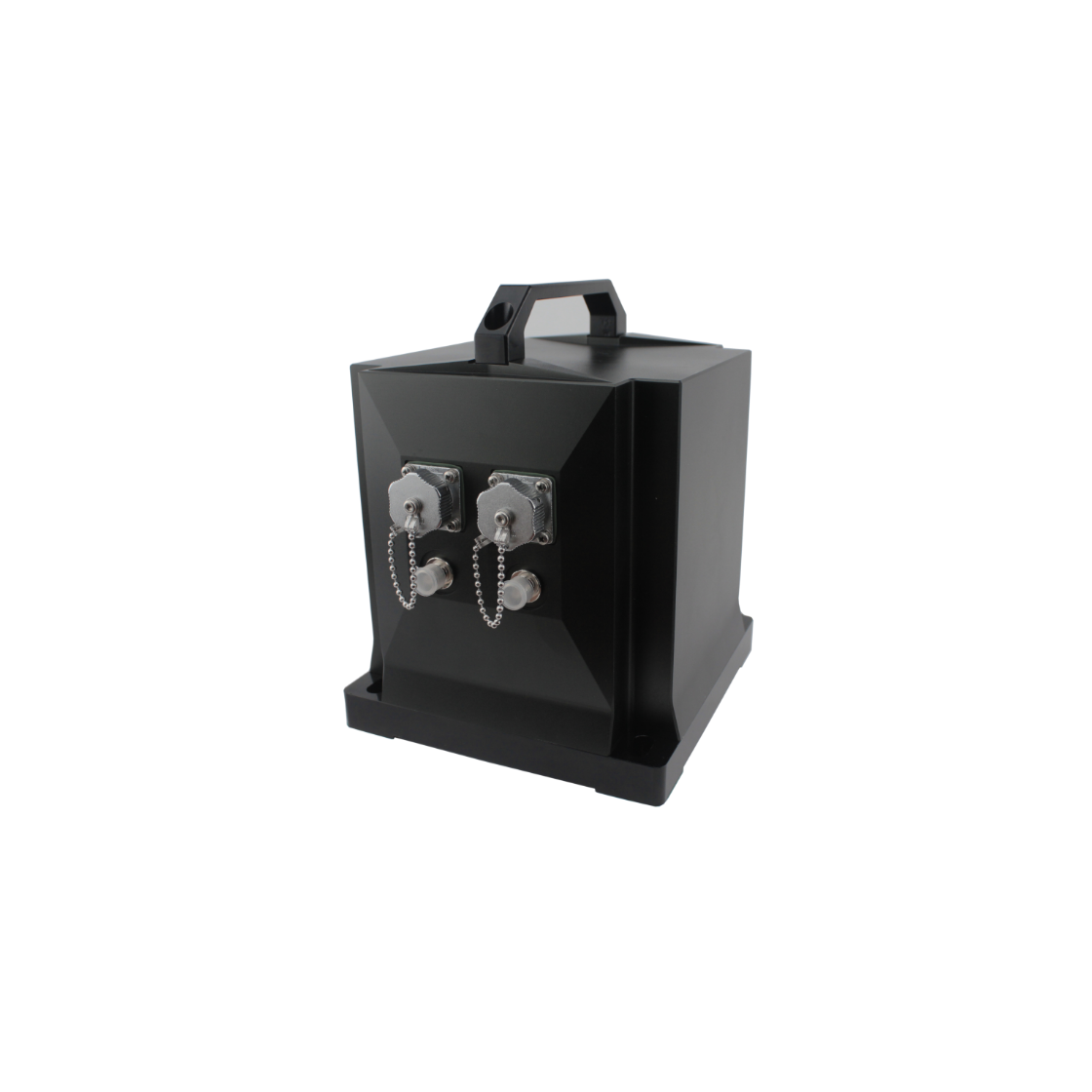

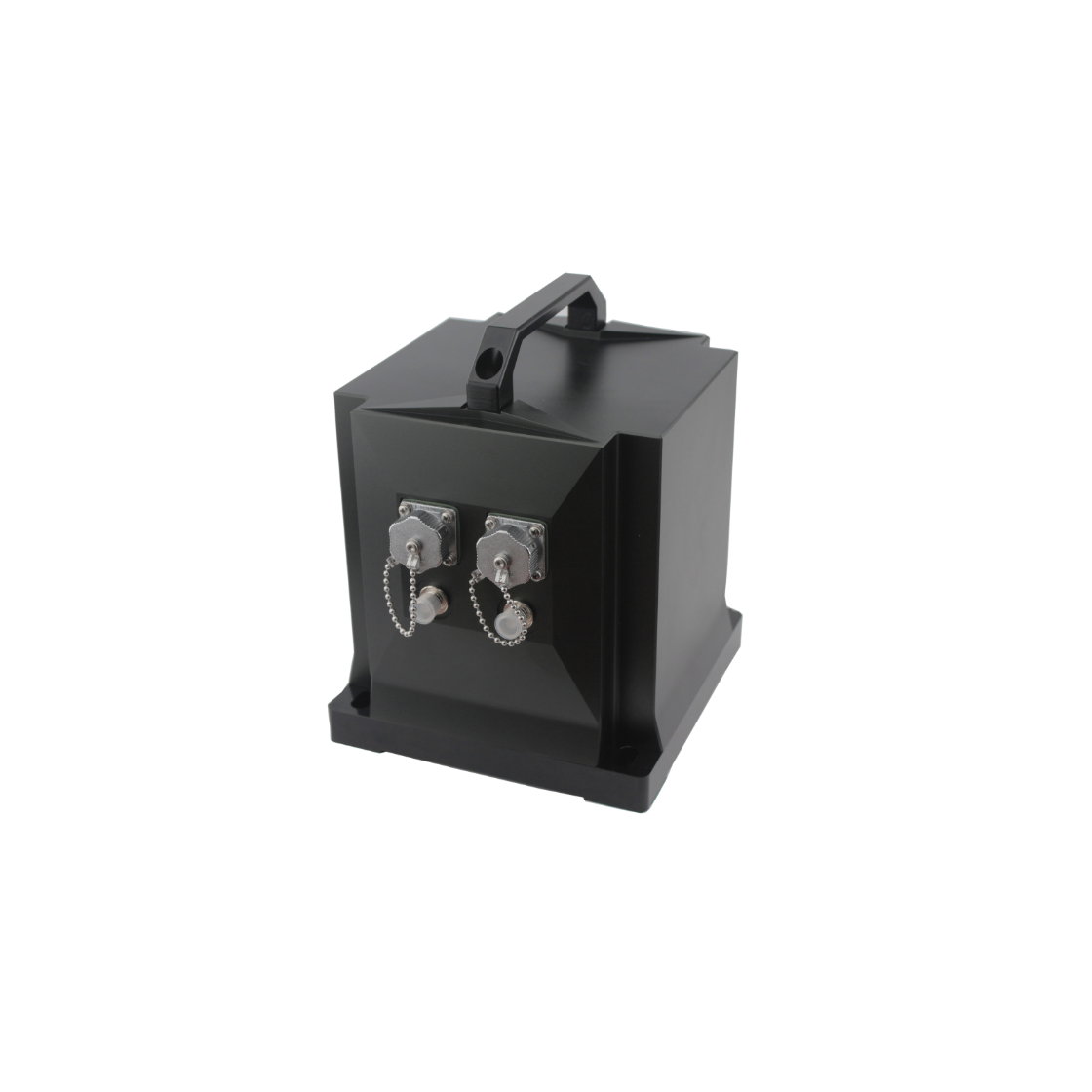

產品外觀

典型技術指標

	參數名稱	單位	INS900A	INS900B	INS900C	INS900D
工作性能	GPS有效
	自尋北精度	deg	≤0.05*Secant Latitude	≤0.075*Secant Latitude	≤0.15*Secant Latitude	≤0.25*Secant Latitude
	方位角精度	deg	≤0.01	≤0.015	≤0.03	≤0.05
	姿態角精度	deg	≤0.005	≤0.008	≤0.01	≤0.01
	速度精度	m/s	≤0.03
	位置精度	m	≤2m/RTK 2cm
	GPS失效
	方位角保持精度	deg	≤0.02,1h	≤0.03,1h	≤0.06,1h	≤0.1,1h
	姿態角保持精度	deg	≤0.01,1h	≤0.03,1h	≤0.03,1h	≤0.03,1h
	位置精度	km	≤5,0.5h	≤8,0.5h	≤10,0.5h	≤12,0.5h
	位置精度	km	≤0.02,5min	≤0.03,5min	≤0.04,5min	≤0.05,5min
	系統測量范圍
	方位角測量范圍	deg	±180
	姿態角測量范圍	deg	±90
1 環境參數
1.1	工作溫度	℃	-40~+65
1.2	貯存溫度	℃	-45~+70
1.3	振動	Hz, g²/Hz	20~500,0.06
1.4	沖擊	g, ms	30,11
2 電氣參數
2.1	輸入電壓	Vdc	+18~+36
2.2	功率	W	20
2.3	數據輸出格式	/	RS-422
2.4	數據刷新率	Hz	100
3 物理參數
3.1	尺寸	mm	≤178×184×229.5
3.2	重量	kg	≤7
3.3	連接器	/	J30JA1-31TJ/Y11P-1210ZK10
